電動機通過減速裝置帶動磨盤轉動，同時熱風從進風口進入磨機內，物料從進料口落在磨盤中央，磨輥在施壓裝置產生的粉磨力作用下碾壓置于磨盤上的物料。磨輥不繞地面垂直線公轉，但在物料阻力作用下繞自身的軸自轉，由于離心力的作用，物料向磨盤邊緣移動，經過磨盤上的環形槽時，受到磨輥的碾壓而粉碎，并繼續向磨盤邊緣移動，在磨盤邊緣的環形區域被自下向上的氣流帶至位于上部的分級裝置，經過分離器時，在導向葉片和轉子的作用下，粗料下落到磨盤上重磨，細粉隨氣流一起出磨機，在系統收塵裝置中收集，即為成品。物料在與氣體接觸過程中被烘干，達到所要求的產品水分。通過調節葉片的角度或分離器轉子轉速，便可得到不同細度的產品。

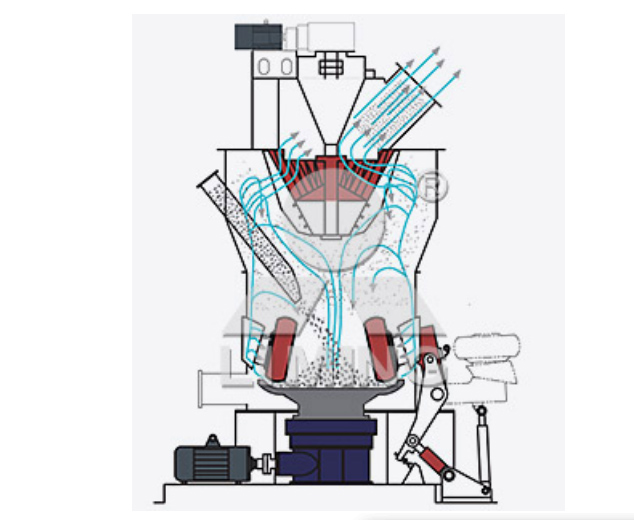

結構圖

工作原理

　電動機通過減速裝置帶動磨盤轉動，同時熱風從進風口進入磨機內，物料從進料口落在磨盤中央，磨輥在施壓裝置產生的粉磨力作用下碾壓置于磨盤上的物料。磨輥不繞地面垂直線公轉，但在物料阻力作用下繞自身的軸自轉，由于離心力的作用，物料向磨盤邊緣移動，經過磨盤上的環形槽時，受到磨輥的碾壓而粉碎，并繼續向磨盤邊緣移動，在磨盤邊緣的環形區域被自下向上的氣流帶至位于上部的分級裝置，經過分離器時，在導向葉片和轉子的作用下，粗料下落到磨盤上重磨，細粉隨氣流一起出磨機，在系統收塵裝置中收集，即為成品。物料在與氣體接觸過程中被烘干，達到所要求的產品水分。通過調節葉片的角度或分離器轉子轉速，便可得到不同細度的產品。

主要特點

1、立磨集細碎、粉磨、干燥、分級和輸送功能于一體，系統簡單，操作調節方便，自動化程度高，既適合大規模和超大規模工業生產，也適應中小規模生產；

2、粉磨效率高、節能幅度大。與球磨機系統比較，立磨可節電30~50%； 傳統立磨比較，立磨結構獨特，降低系統電耗20%左右。

3、磨損小，鋼耗低。磨盤與磨輥不直接接觸，盤襯和輥面采用高耐磨材料，使用壽命長。　

4、設備性?xún)r(jià)比高，投資省。立磨系統配置簡單，而且可露天布置，無需廠房，從而節省土建費用。

5、立磨振動小、噪音低，負壓操作無揚塵。

主要應用范圍

1、原煤粉磨系統（用于冶金行業高爐噴煤）

2、煤粉鍋爐脫硫石灰石制粉系統

3、水泥生料的粉磨系統

4、礦渣粉磨系統

技術參數表
